Framex-71 Akordeono slankiojanti sistema

Framex-71 Akordeono slankiojanti sistema

Anilux PVC gaminiai

Šilta, slankiojanti PVC sistema

Idealiai tinka tiek gyvenamosioms, tiek negyvenamosioms patalpoms, kai terasa tampa namo pratęsimu.

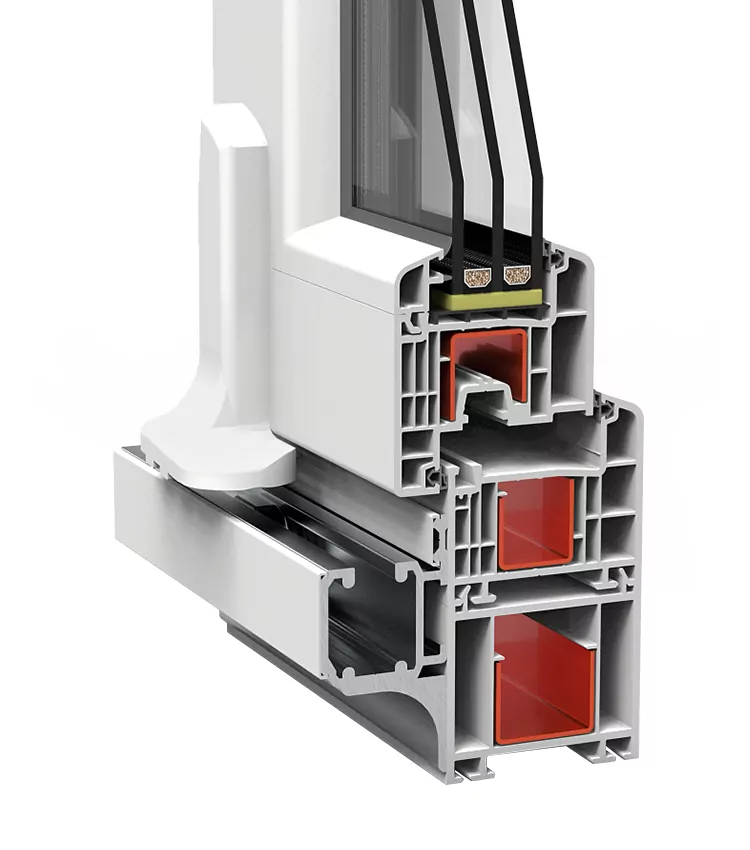

Montavimo gylis 71 mm

Dvigubo kontūro sandariklis

Užpildymo storis 24 mm, 32 mm, 42 mm

Konstrukcijos varčių skaičius 3, 4, 5, 6, 7

Techninės specifikacijos

Sistemos tipas:	armonika
Rėmo montavimo gylis:	71 mm
Varčios montavimo gylis:	71 mm
Ritinėliai:	viengubi
Matoma profilio dalis (rėmas + varčia)	117 mm
Slenksčio aukštis :	126 mm
Užpildymo storis:	24, 32, 42 mm
Profilio kamerų skaičius (rėmas/varčia)	6
Sandarinimo tipas:	2 kontūrai, TEP
Uf – (f = rėmas) šilumos perdavimas per lango rėmą:	1,2 W/m2K
Šilumos laidumo koeficientas:	0,83 m²*°C/W
Vandens atsparumas:	8А
Pralaidumas orui:	3
Atsparumas vėjo apkrovai:	C4
Min. varčios dydis:	450x600 mm
Max. varčios dydis:	1200x2400 mm
Min. konstrukcijos plotis:	6000 mm
Max. varčios svoris:	80 kg
Konstrukcijos varčių skaičius:	3,4,5,6,7
Rankenos tipas:	sukamasis
Išorinis užrakinimas:	spyna
Atsparumas įsilaužimui:	RC2
Atitikimas standartams:	ДСТУ Б В.2.7.-130:2007

* galutinį didžiausią leistiną konstrukcijos, taigi ir varčios, matmenį reikėtų pasirinkti atsižvelgiant į pastato aukštį ir vėjo apkrovas.

Panaudojimas

„Framex 71” „akordeonas” naudojamas stiklinimui:

Privalumai

šiltos
vienintelis stiklinimo būdas, kai atidarant varčias nesusidaro aklųjų zonų ir atlaisvinama visa matoma erdvė
momentinė patalpos transformacija dėl posūkio kampo nebuvimo
beveik nereikia papildomos vietos atidarymui
kai kuriose konstrukcijose varstomosios durys gali veikti kaip atverčiamos durys

Konstrukcijos galimybės (stumdomi langai arba durys)

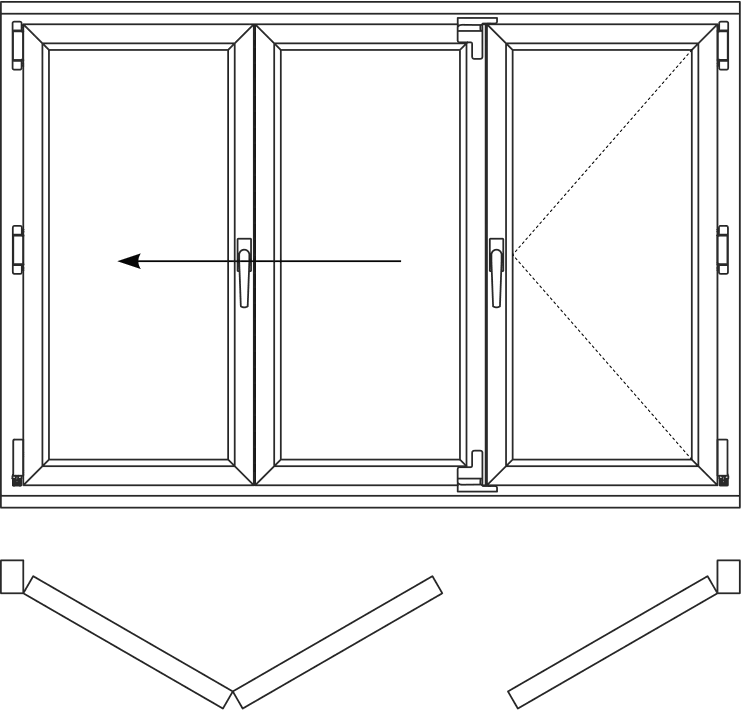

2 į kairę stumdomos varčios +1 pasukama varčia

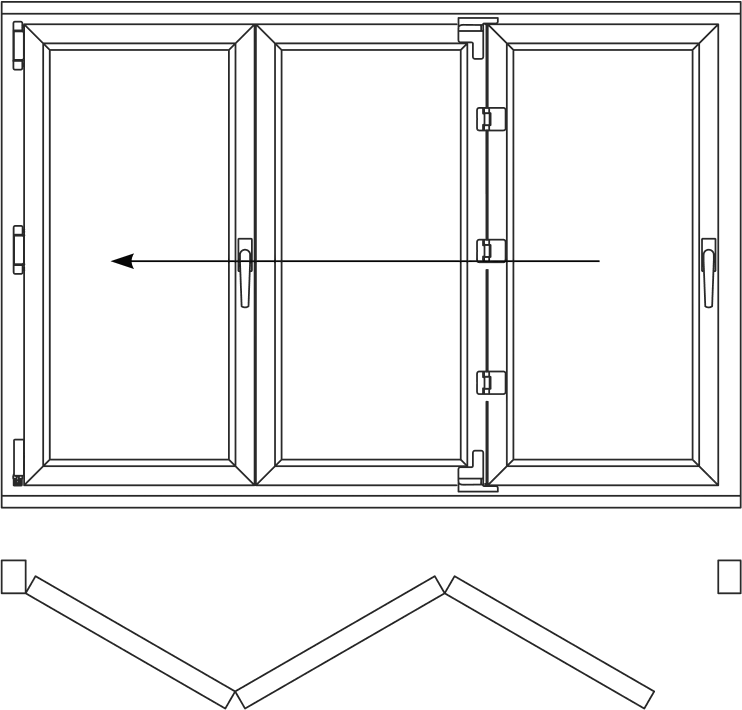

3 į kairę stumdomos varčios

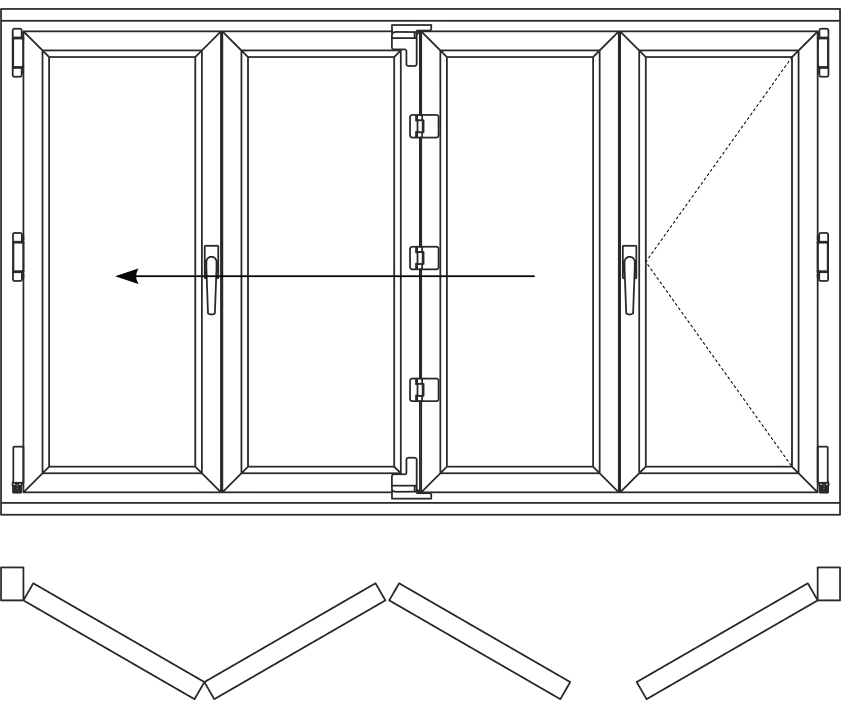

3 į kairę stumdomos varčios + 1 pasukama varčia

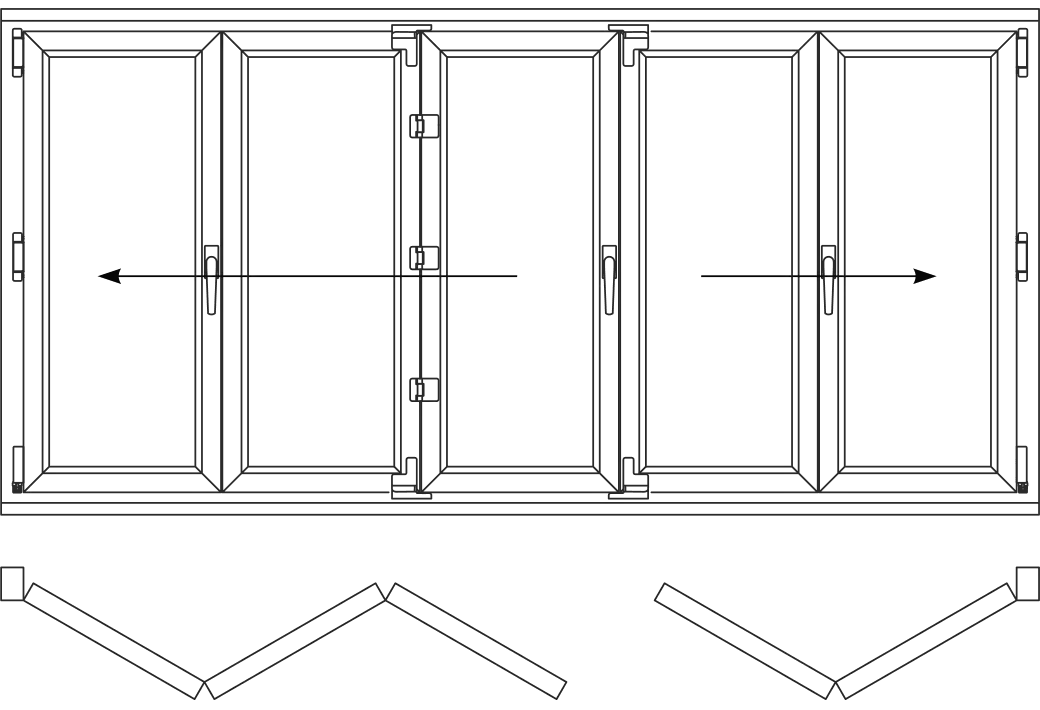

3 stumdomos kairės + 2 stumdomos dešinės pusės varčios

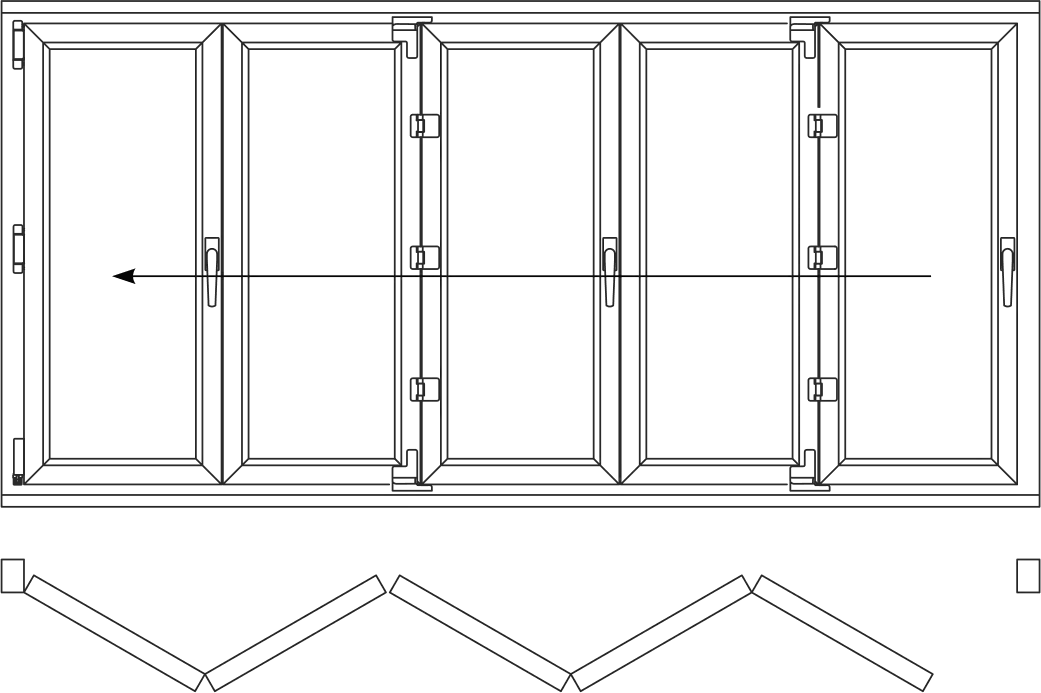

5 į kairę slenkančios varčios

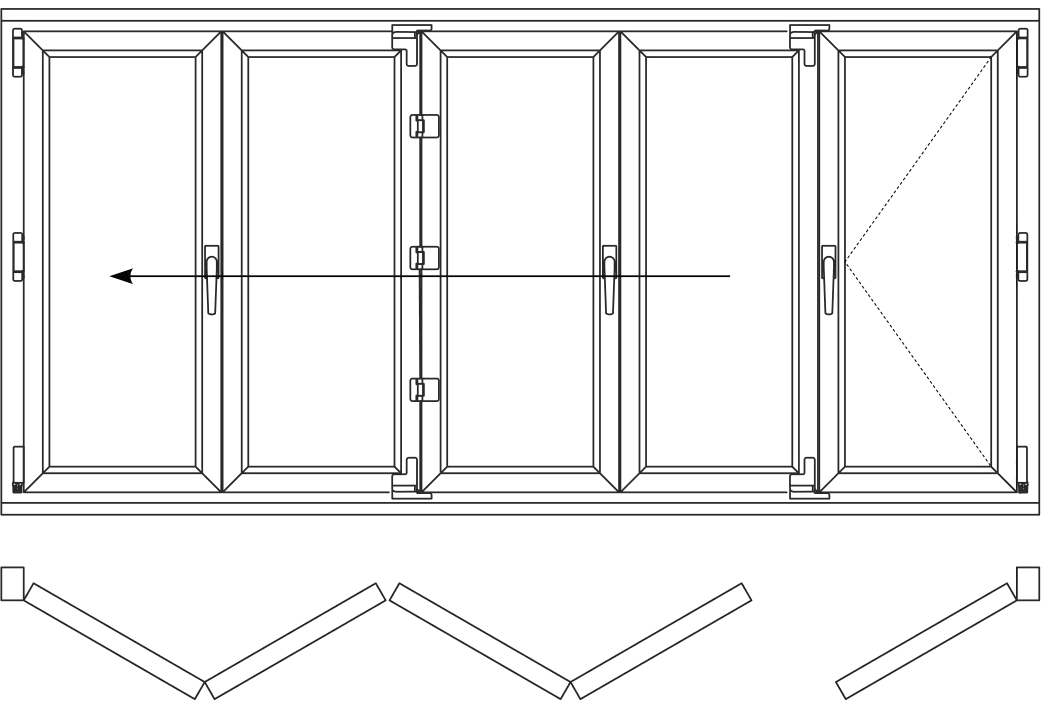

4 į kairę stumdomos varčios + 1 pasukama varčia

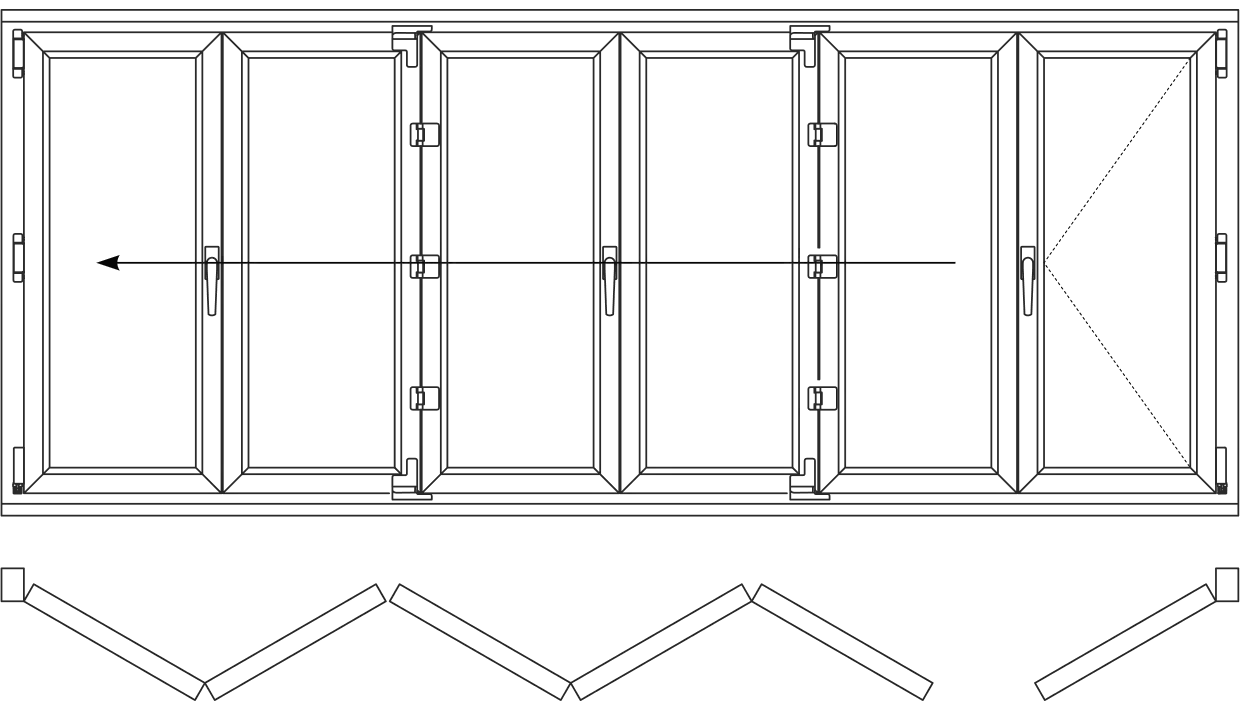

5 į kairę stumdomos varčios + 1 pasukama varčia

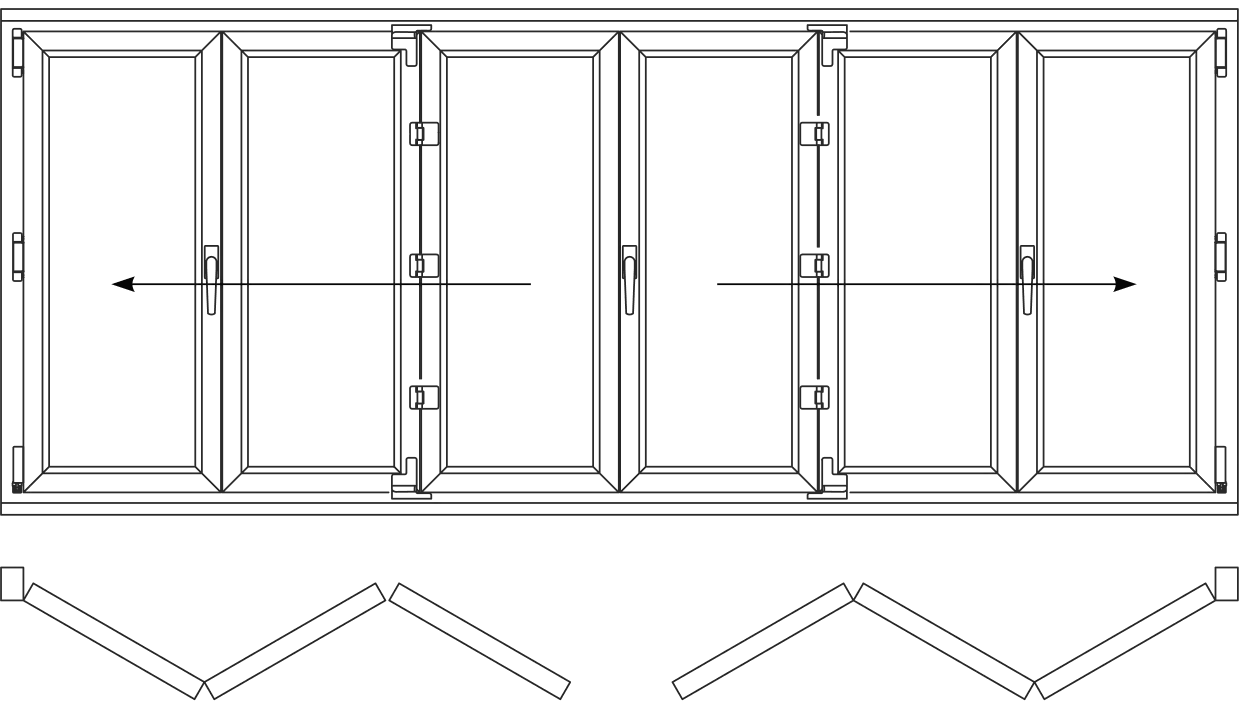

3 slankiojančios kairėn + 3 slankiojančios dešinėn

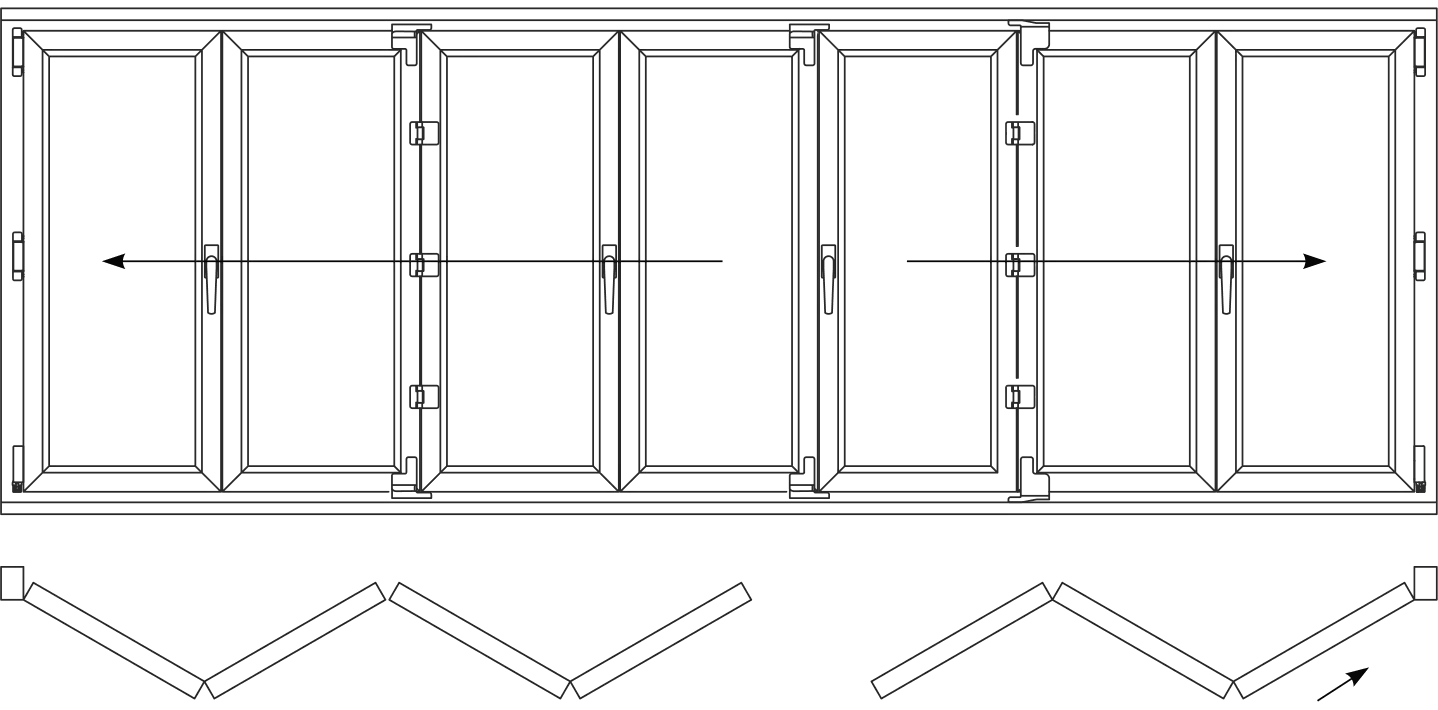

4 varčios stumdomos į kairę + 3 stumdomos į dešinę

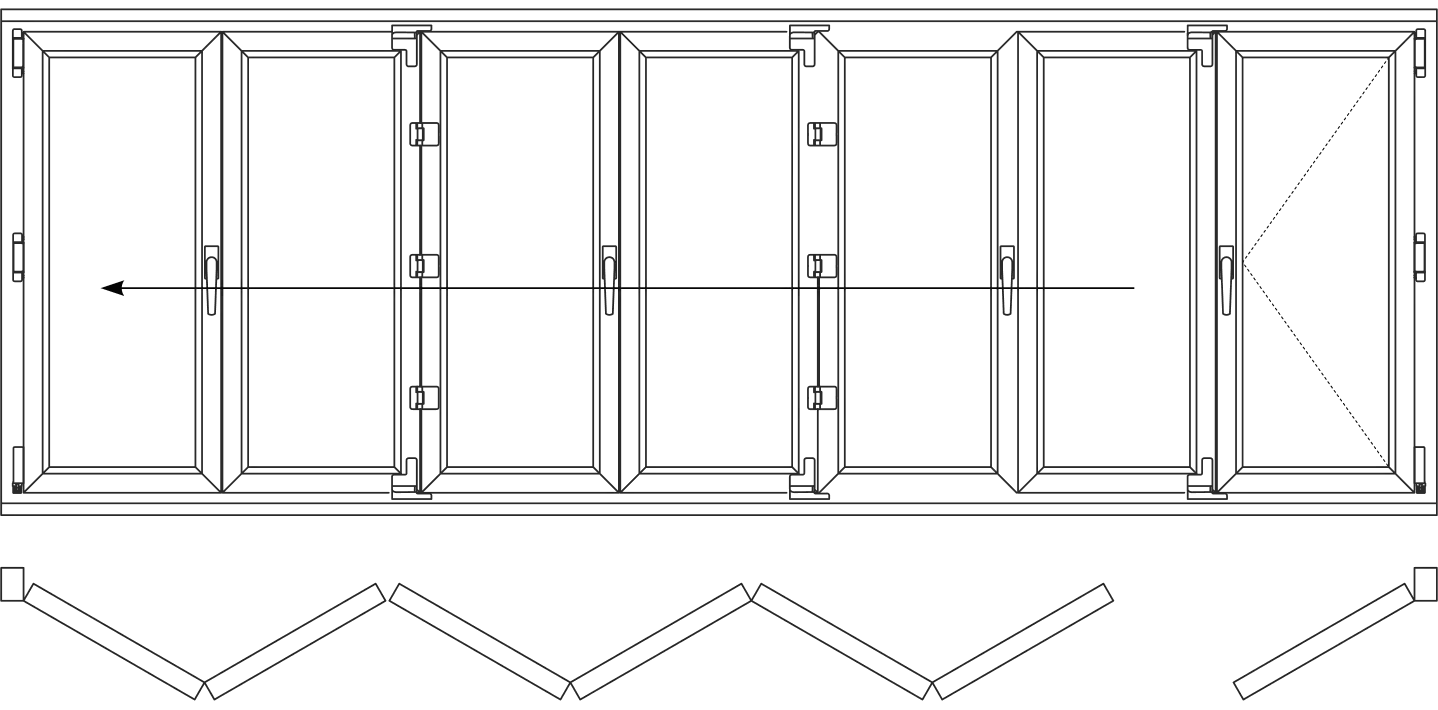

6 į kairę stumdomos varčios + 1 pasukama varčia

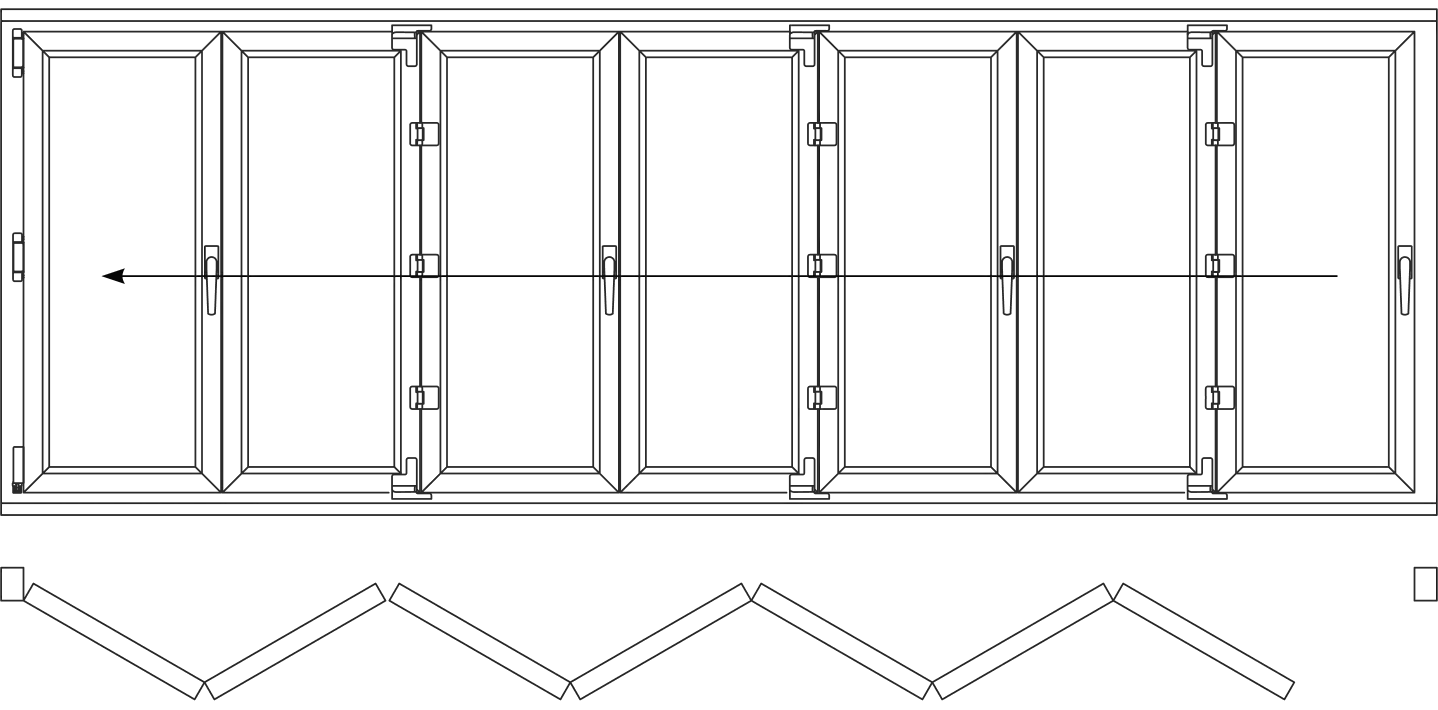

7 į kairę slenkančios varčios

Eksploatacija

Varčios valdomos lengvai ir laisvai, paprasčiausiai pastumiant „akordeoną” į šoną. Jos atlenkiamos prie sienos iš vienos arba abiejų pusių ir į patalpą išsikiša tik vienos varčios pločiu. Be to, viena iš varčių atlieka varstomųjų durų funkciją ir yra atlenkiama.

"Framex 71" "Akordeonas" stumdomosios sistemos ypatybės

sulankstytas užima mažai vietos
norint išeiti, tereikia atidaryti vieną varčią
netrukdo judėti, atidarytos varčios priglunda prie vienos iš kambario sienų
spalvos - nuo blizgios baltos iki medžio dekoro profilių laminavimo
galimybė įgyvendinti įvairaus sudėtingumo ir geometrijos architektūros ir dizaino projektus

patvarus, saugus ir paprastas naudoti vaikams ir suaugusiesiems
varčios tarpusavyje sujungtos tarpusavyje sandūriniu mechanizmu (be užtrauktuko)
galima naudoti su skirtingomis furnitūros detalėmis, galima montuoti skirtingų saugumo klasių spynas.

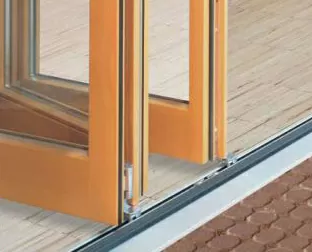

lengvą slydimą užtikrina specialūs dilimui atsparūs ritinėliai ant tvirtų polimerinių guolių.
